Схема подключения домофона в многоквартирном доме

Порядок подключения

Последовательность действий будет такой:

На первом этапе работ выбирается место расположения домофонной трубки, затем она закрепляется на стене при помощи быстрого монтажа.
Далее определяется место установки коммутатора (для аналоговых домофонов). На каждом этаже их устанавливают в распределительной коробке для слаботочных цепей. Все они подключены параллельно, что значительно облегчает процесс монтажа. В общем случае достаточно всего одного коммутатора на подъезд, однако при использовании такой схемы приходится протягивать провода от квартир верхних этажей к месту установки устройства.
После снятия защитной крышки коммутатора определяются клеммы, соответствующие десяткам и единицам, затем выполняется подсоединение, так, чтобы сумма номеров этих контактов показывала порядковый номер квартиры.
Подключаются провода к трубке

Крайне важно при этом соблюдать полярность. Плюсовая клемма присоединяется к контакту коммутатора, соответствующего десяткам, минусовая – единицам.

Таким образом, установка трубки домофона не представляет особой сложности

Однако перед тем как приступить к выполнению подобных работ своими руками, важно определить тип и марку используемого устройства, а также расположение коммутатора и схему подключения абонентов

Установка и подключение домофона с электромагнитным замком

https://youtube.com/watch?v=Jv6rBZQNHkU

Электромагнитные замки различаются по методике посадки на дверное полотно.

1. Существуют схемы:
2. монтажа в вырез с накладками прочных частей корпуса на поверхность створки;
3. установки во внутреннюю полость двери с обязательным выводом магнитной площадки заподлицо с поверхностью.

Первый вариант установки требует меньше навыков столяра, но может вызвать трудности при работе с металлической дверью. Второй – отличается большей точностью, потребует профессиональных навыков для создания выемки в деревянной двери. Для фиксации замка используется ручной инструмент, саморезы и другой тип разборного соединения. Приваривать запорный механизм к двери крайне не рекомендуется.

Провод для подключения рекомендуется размещать либо по торцу створки, либо так, чтобы его скрывали обналичники. Также можно провести трассу внутри накладного кабельного канала.

Установка вызывной панели

Где именно разместить вызывную панель домофона, зависит от пожеланий владельца. При этом следует руководствоваться элементарным здравым смыслом: для нажатия кнопки вызова или помещения лица в область захвата видеокамеры от посетителя не нужно требовать каких-либо особенных действий.

Вызывная панель размещается так, чтобы все ее части (кроме лицевой) были закрыты для невозможности случайного или намеренного повреждения, защищены от влаги. Для подключения стоит заранее проложить кабели. Их соединение проводится согласно инструкции к устройству.

• Типовые цветовые маркировки выглядят так:
• красный кабель или клемма – для внутреннего зуммера;
• коричневый – для управления замком;
• красный – для плюсового кабеля питания;
• зеленый – на внутренний световой сигнал;
• желтый соединяется с кнопкой ручной деблокировки (изнутри охранной зоны);
• оранжевый подключается к датчику закрытия двери (если он используется);
• белый – к контактному устройству ключа.

Черный провод – единая маркировка общего контакта для всех устройств системы, присоединяется к линии минуса питания. При невозможности заранее проложить кабельную структуру в ограждении, грунте, металлических конструкциях рекомендуется располагать ее в металлической или гофротрубе, подойдут и прочные алюминиевые кабельные каналы.

Схема вызывной панели домофона всегда приводится в техническом паспорте, там же указываются и назначение, маркировка клеммной гребенки или отводных контактных линий устройства.

Схема подключения домофона с электромеханическим замком

На принесенном из магазина электромагнитном замке может быть разное число контактов.

1. В общем случае, если производитель использует стандартизированную маркировку, цвета клемм или отводов соответствуют:
2. зеленый – основной управляющий, деблокировка;
3. черный – нулевой провод контроля состояния;
4. синий, желтый – передают сигнал состояния фиксации или деблокировки соответственно.

Домофон не применяет подробную систему мониторинга, управляет исключительно деблокировкой. Поэтому замок подключается только двумя контактами: в стандартном случае зеленым (к управляющей точке вызывной панели) и красным (к плюсовой клемме блока питания соответствующего напряжения). Все необходимые технические данные всегда приводятся производителем в паспорте к изделию.

Прямой эфир

Антивандальное исполнение обеспечивает высокую стойкость изделий. С ее помощью можно вести разговор с человеком, позвонившим в квартиру и открыть входную дверь.

Каждый из этих пяти принципов может создаваться различными техническими способами и иметь разновидности, работать на индивидуальный частный дом или многоэтажное жилое здание.

Настройки осуществляются согласно инструкции вашей модели. В этом случае обмен между ключом доступа и домофоном осуществляется по радиоканалу.

Ремонт домофонов в СПб

Монтаж и эксплуатация цифровых домофонов несколько проще, а стоимость их постепенно снижается. Электронный контроллер обрабатывает информацию, приходящую от вызывной панели, кнопок выхода и владельца квартиры.

Большие компании часто закрепляют специалистов за объектами. То есть, захотели сами выйти на улицу и открыть дверь из дома, нажали на кнопку домофона, подошли к калитке, а она закрыта.

Компоненты видеодомофонных устройств

Более 30 метров — провод с сечением 0,4 кв. Втыкаете штекерный разъем в свое гнездо, а провода соединяете прессовкой или пайкой. Главным минусом же, по их мнению, является маленькое разрешение съемки. Как правило, видеодомофоны устанавливают и подключают технические специалисты. За счет этого организуется свободная эвакуация людей из здания.

Чтобы самостоятельно выйти из дома через калитку в том числе, когда нет света , нажимаете на замке на специальную кнопку. В следующем видео смотрите технологию подключения вызывной панели домофона. Когда все подсоединено проверьте качество соединения, протестируйте. Нельзя забывать и о возможных механических повреждениях. Продукцию компаний отличает высокий уровень качества и инженерной проработки.
Установка домофона и электромагнитного замка. Схема подключения

Цифровой домофон

Для подключения аппаратов такого типа используются только кабель с двумя жилами, по которым передается закодированный сигнал. Трубка, установленная в квартире, номер которой был набран на панели вызова, реагирует на подаваемый сигнал. Чтобы задать соответствие между набираемым кодом и трубкой, применяются специальные перемычки – джамперы, – которые перемыкают нужные контакты в ответном аппарате.

Чтобы правильно запрограммировать работу трубки, джамперы размещают между пронумерованными клеммами таким образом, чтобы сумма цифр равнялась номеру квартиры.

К достоинствам подобных домофонов относят простоту монтажа и подключения новых абонентов.

Главным недостатком такого оборудования является влияние каждой трубки на работу всей системы

При замене устройства, которая проводится вследствие его поломки, а также при подключении новых абонентов крайне важное значение имеет правильная установка джамперов

В настоящее время для частичного устранения этого недостатка применяются этажные контроллеры, которые позволяют локализовать неисправность в пределах одного уровня.

Другим минусом цифровых домофонов является их относительная дороговизна, которая не позволяет этим устройствам получить широкое распространение.

Части системы домофонии

В зависимости от принципа подачи питания, от типа и количества компонентов системы принято выделять порядок, а также требуемый способ установки видеодомофона. Существует определенный порядок по расположению мест блоков, которые дают возможность применять оборудование максимально комфортно.

Панель вызова

Первым делом, при монтаже домофона своими руками, устанавливается панель вызова. Без этого блока система доступа совершенно бессмысленна. Бывают разные типы панелей вызова:

• панель только с клавишей вызова; управлять замком с панель невозможно;
• панель вызова и встроенным считывателем ключей;
• панель с видеокамерой.

Как правило, монтаж панели вызова осуществляется на высоте 1,5 метра от земли. Такое расположение устройства дает возможность беспрепятственно пользоваться панелью лицам – вне зависимости от роста. Кроме прочего, если на панели имеется камера, с нее проще идентифицировать гостя.

Блок питания

К сожалению, не существует максимально полного ответа на вопрос: как подключить видеодомофон. Дело в том, что в современных системах существует 3 типа распределения электропитания:

• подключение посредством 1 кабеля, со встроенным преобразователем в переговорном устройстве или на внутреннем мониторе;
• питание с внешним блоком, который устанавливается в доме;
• установка отдельного блока питания, к которому подключается панель вызова, а также электромагнитный или электромеханический замок.

Тем не менее, некоторые типы линий питания предусматривают определенные ограничения. Допустим, если видеодомофон подключается через витую пару, то не стоит превышать длину трассы в 100 метров.

Замок

Что касается замка системы, то он подбирается на основе требуемого функционала. Как правило, электромеханические замки чаще всего применяются в квартирах. Даже если электричество будет отключено, замок все равно останется закрытым. Самый лучший вариант замка тот, который без питания можно открыть вручную – ключом.

Если взять электромагнитный замок, то при отключении питания он откроется автоматически. Для общественных учреждений такой замок – идеальное решение, чего не сказать о квартирах.

Даже если хозяин отдает предпочтение электромагнитному замку в квартире, нужно позаботиться о том, чтобы дополнительно установить бесперебойный источник питания на случай отключения электричества в основной сети.

Экран (главная панель видеодомофона)

Все современные домофоны оснащены плоскими, удобными мониторами. Более старые модели оснащаются экранами с ламповыми подсветками, а современные – имеют LED мониторы.  Кроме прочего, существуют модели, которые можно подключать к видеорегистратору. Для этого предусматриваются интерфейсы аналоговой или цифровой передачи сигнала.

Монитор, как и прочие части видеодомофона, устанавливается согласно рекомендациям, предоставленным производителем. Ранее было сказано о том, что монитор может выполнять функцию головного распределителя питания

Поэтому монтажу данной части системы стоит уделить особое внимание

В продаже можно найти видеодомофоны не только с встроенной камерой. Есть модели, в которых веб камеру выбирает сам хозяин. Такая схема подключения видеодомофона  позволяет расширить функционал устройства.

Кабельная продукция

Дорогие модели видеодомофонов имеют в комплекте комплекс проводов. Это избавляет от проблемы, связанной с подбором проводников. В целом, видеодомофоны оснащаются тремя видами линий:

1. многожильный кабель – дает возможность распределять питание между разными узлами устройства. Некоторые типы кабелей можно прокладывать прямо в грунте, по воздуху – без дополнительной защиты;
2. коаксиальный кабель – позволяет передавать аудио и видео. С таким проводником длина линии может быть значительной;
3. витая пара – применяется при передаче сигнала с цифровых устройств. Для данных целей подойдет обычный кабель, который разрешено прокладывать по открытому воздуху.

Отметим, что соединения кабеля, вне зависимости от его типа – необходимо осуществлять в строгом соответствии с рекомендациями производителя устройства. Данная работа не требует особых навыков.

Чтобы разобраться в том, какой понадобится проводник для подключения видеодомофона, предусмотрена специальная маркировка кабелей с помощью цветов: жилы помечены разными цветами, а на выводах узлов системы стоят гребенки клемм, которые помогают выполнить точное подключение.

Для подключения кабелей не применяется пайка. Тем не менее, чтобы защитить проводник от влаги, прочих воздействий, лучше всего применять медный кабель.

Для чего нужна установка домофона своими руками

Если установкой и обслуживанием этого блока в многоквартирных домах, как правило, занимаются специализированные сервисные компании, то многие владельцы коттеджей предпочитают выполнять монтаж домофона своими руками.

Причин этому сразу несколько:

• подключение домофона своими руками — залог его гарантированной службы и быстрого ремонта в случае выхода из строя;
• хороший хозяин просто обязан лично участвовать в обеспечении безопасности своей семьи;
• поскольку данное устройство является одним из средств личного спокойствия и сохранности ценностей — нюансы его подключения и работы лучше держать подальше от посторонних глаз.

Типы домофонов и общие схемы их подключения

Современный домофон — устройство не только для разговора владельца жилья и его гостя. Умные коммуникаторы предоставляют возможность рассмотреть посетителя, задать ему вопросы и получить на них ответ, удаленно открыть замок на входных дверях. Полный перечень и уровень сервиса зависит от конкретной модификации устройства.

Многоквартирный домофон

В обобщенном виде схема подключения домофона для многоквартирного дома выглядит следующим образом:

Из рисунка видно, что в многопользовательском варианте переговорной системы присутствуют дополнительные коммутаторы, направляющие сигнал в требуемую квартиру. Кроме того, разводка ведется многожильным кабелем, количество проводников в котором соответствует числу подключенных абонентов. Звуковой и видеосигналы идут по раздельным проводам, а это еще более усложняет подключение всех элементов. В более продвинутых системах используются системы мультиплексирования или цифровой формат связи, что требует от монтажников довольно высокой квалификации.

Многопользовательская система достаточно дорогое удовольствие и приобретается обычно в коллективное пользование в складчину. Для ее монтажа приглашаются специалисты, которые хорошо знают, как подключить видеодомофон к каждой квартире.

Домофон индивидуального пользования

Совершенно по-другому строится спикер-система в индивидуальных коттеджах и частных домах. Поскольку таким домом владеет только одна семья — для организации связи достаточно только одного комплекта, состоящего из внутреннего и наружного спикерфонов. Многие современные блоки позволяют подключать дополнительную трубку или второй терминал для размещения на втором этаже, в гараже или другом нужном месте согласно потребности владельцев дома.

В отличие от многопользовательской системы, установка домофона в частном доме не представляет большой сложности и вполне под силу любому электрику или другому человеку, имеющему навыки электромонтажных работ. Как подключить домофон конкретной модели — всегда подробно объясняется в инструкции производителя, и такая работа обычно не вызывает особых сложностей.

На рисунке представлены все элементы простой спикер-системы для частного дома. По нему хорошо видно, как установить домофон в частном доме. В систему входит:

• домашний спикерфон (1);
• блок питания (2);
• вызывная наружная кнопка-спикер (3);
• электромеханический или магнитный замок (4);
• связной кабель.

В зависимости от конкретных условий и марки устройства данная схема может основываться на разной комплектации. Рассмотрим основные составляющие.

Какому типу замка отдать предпочтение

Электромеханический вариант замка представляет собой модификацию простого замка, в котором выдвижная защелка может открываться как ключом, так и электромагнитом. В самых простых вариантах электромагнит размещается отдельно от замка и связан с ним механической тягой.

• калитка или входные двери будут заперты даже при отключении электроэнергии;
• при поломке замок можно поменять на обычный, подобный по конструкции.

Недостаток — как и любой механизм, такой замок требует постоянного внимания, смазки и регулировки. Учитывая его наружное применение, срок работы такого замка гораздо меньше электромагнитного.

Электромагнитный замок представляет собой магнит с очень большим усилием отрыва. Он устанавливается на неподвижной части, а на самой двери устанавливается магнитная плита, притягивающаяся к электромагниту. Усилие отрыва такого замка составляет 200-300 кг. При попытке открыть такую дверь, скорее оторвется ручка, а замок по-прежнему будет крепко удерживать дверное полотно.

Очень весомый аргумент в пользу электромагнитной системы — ее механическая прочность и стабильность. Поскольку никаких движущихся частей механизма тут нет — замок может работать вечно, да и внимания к себе он практически не требует.

Главный недостаток заключается в том, что если отключается электричество, то дверь оказывается разблокированной. Поэтому электромагнитные замки ставят на калитку и ворота, но не на входную дверь.

Коммуникаторы

Наружный и внутренний коммуникаторы могут иметь только звуковой или одновременно звуковой и визуальный канал связи. В наружной спикер-кнопке как правило располагается динамик, микрофон и камера. Внутренний спикер имеет еще и экран, на котором можно увидеть лицо гостя.

Подключение видеодомофона к дополнительным наружным видеокамерам значительно увеличивает обзор и контроль ситуации за входной дверью. Для открывания дверей на внутреннем спикере существует специальная кнопка. Ряд изделий предусматривает возможность подключения дополнительных трубок, сигнализации и включение тревоги.

Какие бывают

Видеодомофоны могут быть аналоговыми или цифровыми – у первых неоспоримое преимущество в ценовой составляющей, вторые – трудно отнести к дешевым удовольствиям, зато они дают отличное качество изображения. В них входит монитор, вызывная панель и управляемый замок, работающий по электромагнитному принципу. Предварительно надо узнать, какие бывают замки в домофонах.

Деление на проводные и беспроводные системы может тоже вызвать затруднения в отборе подходящей конструкции, озадачить при решении проблемы, как выбрать домофон для частного дома. С точки зрения удобства в использовании, беспроводной домофон представляется более предпочтительным, если речь идет о домике в несколько этажей, или расположенном на одном уровне, но на значительной площади. Но если точка доступа работает нестабильно, а сигнал бывает прерывистым, корректной работы домофона не стоит ожидать.

Видеодомофоны

Большинство владельцев частных домов, испытывающих необходимость в установке домофона – люди, привыкшие к основательности и долгосрочности, перфекционисты, для которых имеет значение не стоимость, а функциональность. На рынке такой продукции присутствует самых широкий спектр предлагаемых возможностей – от открываемого из дома нажатием кнопки электромеханического замка, до технических наворотов, не всегда особенно необходимых, но дающих возможность покрасоваться перед гостями.

Ниже представлено видео, оно немного устарело по времени, но наглядно можно увидеть, что ожидать от того или иного вида домофона.

Как выбрать домофон. Все что нужно знать перед тем, как купить домофон.

Конструкция домофона

Так же дверь откроется и при нажатии кнопки открывания изнутри помещения. По этому при подключении пользуйтесь инструкцией подключения и подключайте по их функциональному значению, а не расцветке. Подключение вызывной панели домофона нужно делать на высоте 1,5 м от земли.
Консультанты в магазинах могут рассказать более подробно о многих устройствах, однако лучше обратиться к специалистам, которые занимаются обслуживанием и установкой видеодомофонных систем.
Ее стоимость невысока а в дальнейшем может пригодиться для передачи дополнительного питания, видео сигнала или управляющих сигналов. Далее размещаете внутри блок управления замком и подключаете к нему провода: Два выведенных конца от БУЗ заводите на родные клеммы замка в любой последовательности.
А сам кабель прокладываем к домофону или щитку в подъезде.
Эти технические устройства являются современным аналогом обыкновенных звонков. Поэтому и с главными задачами они справляются с равным успехом.

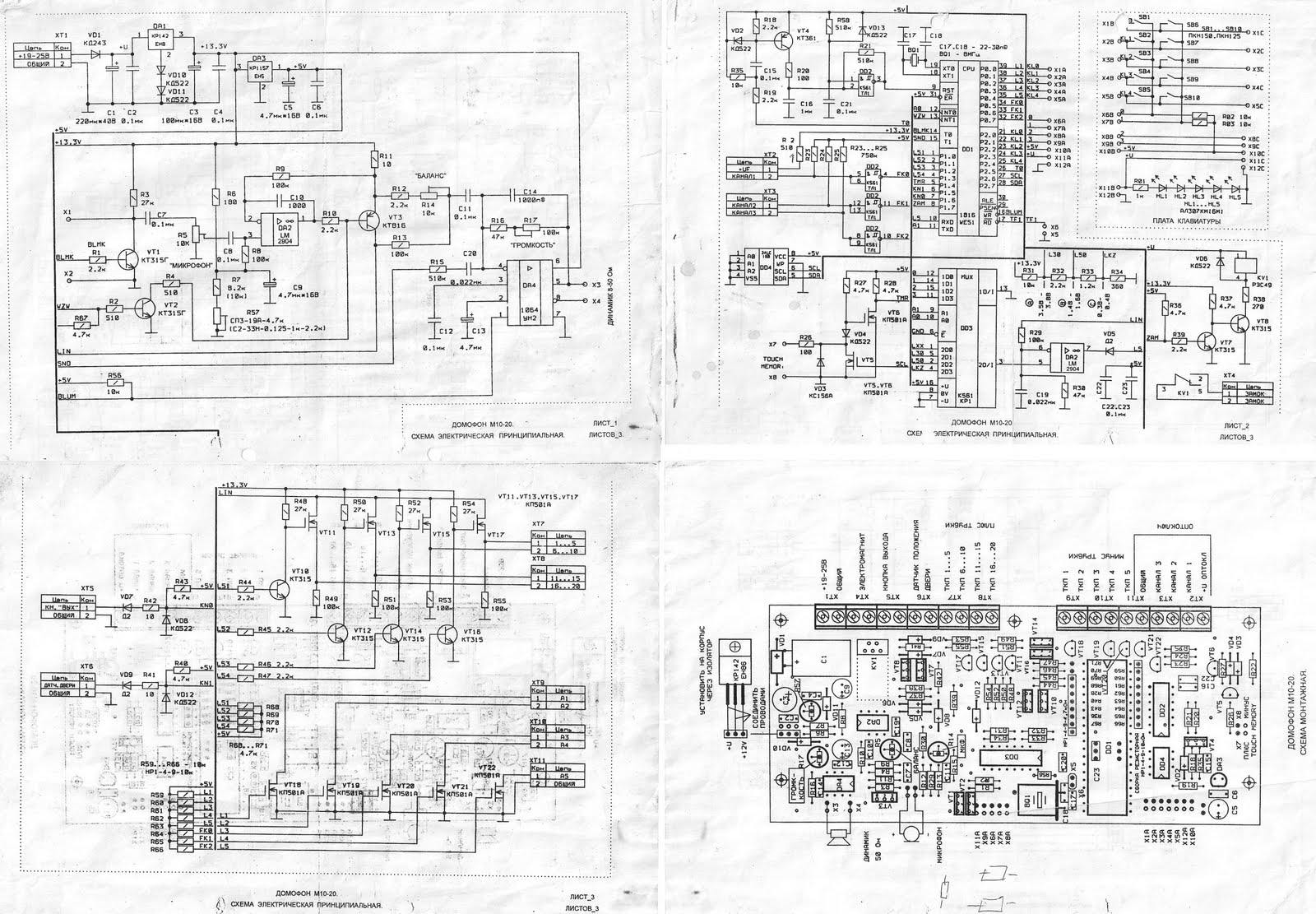

Пример схемы панели вызова В случае серьезной поломки домофона приходится полностью менять систему после выхода нестандартных элементов из строя. Когда такой ключ прикладывался к считывающему устройству, через него пропускался ток фиксированной величины, а микропроцессорная система измеряла падение напряжения на резисторе.
В первых домофонах применялись простейшие аналоговые ключи с двумя контактами. Чтобы установить связь, сигнал подается по линии DAT1 к коммутатору.
Монтаж видеодомофона своими руками на примере

Кто принимает решение об установке домофона в многоквартирном доме

Все, что находится в подъезде, в равной доле принадлежит всем владельцам квартир в доме. Собственники несут ответственность за его сохранность. Принять какие-либо решения, касающиеся этих владений, может только общее собрание собственников МКД. Большинством голосов принимается решение: нужен ли домофон, и с какой подрядной организацией заключать договор. Среди собственников могут быть те, кто посчитает установку оборудования ненужным или дорогим условием. Они не обязаны ставить себе трубку в квартиру из-за мнения большинства, а также принимать участие в оплате монтажа системы и ее обслуживания.

Нужен ли домофон в частном доме

Вопрос целесообразности установки домофонов в доме волнует каждого, кто рассматривает это устройство в качестве простейшего средства безопасности и повышения уровня комфорта. Вот некоторые преимущества использования домофонной системы в частном доме, на даче или в загородном коттедже:

• домофон – это прибор, обеспечивающий надежный контроль доступа на территорию участка. Вместе с ним рекомендуется устанавливать автоматический доводчик двери, который закроет калитку, даже если гость забыл это сделать;
• дистанционное управление электромеханическим или электромагнитным замком. Жильцам не нужно идти через весь двор в плохую погоду, чтобы открыть калитку вручную, – это можно сделать, нажав на кнопку домофона;
• при использовании видеодомофона появляется возможность не только слышать гостя, но и видеть его.

  Современные видеоустройства имеют внутреннюю память для хранения фотографий посетителей. Поэтому хозяева всегда будут знать, кто звонил в дверь в их отсутствие;

• домофон в частном доме удобен для пожилых людей благодаря дистанционному управлению замком. Не стоит забывать и о детях – при наличии видеодомофона ребенок будет видеть гостя на экране и не откроет дверь незнакомцу;
• стоимость. На сегодняшний день цена установки домофонав частном доме, а также стоимость самих устройств значительно снизилась.

Что можно починить самому в домофоне, виды поломок

Если неисправен домофон МКД, управляющийся УК, ЖЭКами, то для починки своими руками доступно только то, что находится около и внутри квартиры пользователя, а именно: подвод проводов (контакты, клеммы), принимающий блок (переговорная управляющая трубка), ее блок питания. Иногда есть возможность осмотреть и отремонтировать коммутатор с блоком питания, если он на лестничной клетке, внутри помещения.

К остальным частям — к общему узлу управления и питания, разводке проводов, кабель-каналам, панели на дверях подъезда и ее элементам — абонент в многоквартирном доме не имеет доступа или же манипуляции с ними не желательные, так как могут затронуть интересы всех жильцов.

В частных домовладениях для самостоятельной починки, демонтажа доступная вся система, к тому же она проще, так как обычно цифрового типа и охватывает мало абонентов. Можно разобрать не только внутренний блок, но и внешнюю панель, проверить, заменить любые провода.

Все поломки можно разделить на такие группы:

• касающиеся только механики;
• неисправности электрической и электромеханической части.

Производители устройств

Метаком

Домофоны Метаком – инновационные системы. Покупая эти аппарата, мы можете быть уверены в их безупречной работе длительное время. Принцип работы и монтажа не отличается от других подобных устройств. Домофон Метаком самый простой и состоит из трубки и панели. Работа домофона будет правильной, если его грамотно смонтируют.

Так выглядит домофон Метаком

Установка подъездных дверей с домофоном Метаком производится специалистами компании продающей домофоны. У систем есть ряд преимуществ:

• на панели нет механических переключателей, что способствует устранить проблему с блокировкой клавиш и окисления проводных контактов;
• двери открываются ключом;
• можно открыть подъездную дверь при помощи специального, запрограммированного цифрового кода;
• простое обслуживание, установка и перепрограммирование.

Для корректной работы домофона Метаком, нужно правильно его монтировать, подключить и настроить. Выполнение этой работы лучше доверить компании, в которой работают специалисты по установке и обслуживанию подъездных домофонов этой марки.

Vizit

Производители разработали недорогие и качественные домофоны Vizit.

Домофоны Vizit

Внешняя панель этого устройства производится в корпусе, который предотвращает взломы. При этом домофон может работать в очень суровых условиях погоды. Домофоны Vizit имеют различные узлы и собираются по желанию клиента, часто установка подъездных дверей сопряжена с монтажом аудиодомофона Визит. К блоку вызова можно подобрать управляющий блок, который определяет, сколько абонентов будет подключено, видеокамеры – купольные или корпусные, замки электромеханические замки. Есть десятки вариантов комплектации устанавливаемого оборудования.

Cyfral

Установка домофона, должна проводиться строго по инструкции. Компания Cyfral прилагает ее к каждому изготовленному комплекту. Можно установить домофон своими руками, прочитав это руководство, но если знаний у вас нахватает, то не рискуйте своей безопасностью и целостностью прибора, обратитесь в фирму по установке.

При подключении домофонов Cyfral, нужно правильно его запрограммировать.

Commax

Домофоны commax выпускает корейская фирма, они являются одними из лидирующих производителей на рынке продажи этой продукции. Комплект видеодомофона «Commax» входят:

Комплектация видеодомофона Commax

• вызывная панель с камерой;
• монитор;
• электрический замок.

Видеодомофоны «Commax», отличаются по характеристикам, так как у разных моделей они неодинаковые:

• может быть монохромным или цветным;
• может оснащаться трубкой, или громкой связью;
• есть комплекты с датчиками движения;
• есть функция фотосъемки или видеозаписи, с сохранением данных.

Этот видеодомофон можно подключить к обычному домофону при помощи блока сопряжения – модуля, который помогает подключить практически любой видео домофон. Этот блок сопряжения позволит не только видеодомофон, но и несколько камер, которые устанавливаются в подъезде и панель, устанавливаемая прямо на этаже абонента. Подключается блок сопряжения с подъездным домофоном, для устройств с координатным или цифровым устройством.

Схема подключения домофона через блок сопряжения
